硅石。首要用于冶金产业用的酸性耐火砖。纯硅石可作石英玻璃或提炼单晶硅。化学产业上用于制备硅化合物和硅酸盐，也可作硫酸塔的添补物。建材产业上用于玻璃、陶瓷、硅酸盐水泥等。
硅石性子
物感性子
硅石，化学式SiO2。天然界中存在有结晶二氧化硅和无定形二氧化硅两种。结晶二氧化硅因晶体布局差别，分为石英、鳞石英和方石英三种。纯石英为无色晶体硅石，大而通明棱柱状的石英叫水晶。若含有微量杂质的水晶带有差别色采，有紫水晶、茶晶、墨晶等。通俗的砂是藐小的石英晶体，有黄砂(较多的铁杂质)和白砂(杂质少、较纯洁)。二氧化硅晶体中，硅原子的4个价电子与4个氧原子组成4个共价键，硅原子位于正四周体的中间，4个氧原子位于正四周体的4个顶角上，全部晶体是一个巨型份子，SiO2是表现组成的最简式不表现单个二氧化硅份子，仅是表现二氧化硅晶体中硅和氧的原子个数之比。SiO2中Si—O键的键能很高，熔点、沸点较高(熔点1723℃，沸点2230℃)。天然界存在的硅藻土是无定形二氧化硅，是高等水生动物硅藻的尸体，为白色固体或粉末状，多孔、质轻、坚实的固体，吸附性强。
硅石化学性子
酸性氧化物、硅酸的酸酐。化学性子很稳定。不溶于水也不跟水反映，不跟普通的酸起感化。能与氟化氢气体或氢氟酸反映天生四氟化硅气体。SiO2+4HF SiF4↑+2H2O有酸性氧化物的别的通性，低温下能与碱(强碱溶液或融化的碱)反映天生盐和水。常温下强碱溶液与SiO2迟缓地感化天生响应的硅酸盐。强碱溶液能侵蚀玻璃，故储存强碱溶液的玻璃瓶不能用磨口玻璃塞，若接纳玻璃塞(玻璃中含SiO2)，会天生有粘性的硅酸钠，将玻璃瓶塞和瓶口粘结在一路。玻璃瓶内不能久放浓碱液。低温下二氧化硅与碱性氧化物或某些金属的碳酸盐共熔，天生硅酸盐。SiO2+CaO CaSiO3(炼铁造渣)将此低温下熔融状况的硅酸钠降温、冷却，可得石英玻璃，它有杰出的透过紫外线机能，可作水银灯罩、耐低温的化学仪器、石英坩埚和光学仪器等。来历多由岩浆、热液组成的或堆积组成。
硅石用处
硅酸钠和二氧化硅是硅石化学加工获得的首要产物。硅酸钠是硅石化学加工产物顶用处最广、用量最大的产物，除用于制作多种硅化合物外，还大批用作纸板、胶合板、局部金属资料及锻造产业的粘合剂，番笕、洗濯剂的增加剂,纸张的机能改进剂,在纺织产业中作棉布煮炼和漂白助剂、织物的防火处置剂、染料的显色剂。另外，还用作水泥助凝剂、木料防腐剂及蛋类的保鲜剂等。硅酸钠经改性后还可作为表里墙涂料。硅酸铝可作玻璃、陶瓷的质料，也可作油漆颜料。硅酸锂可作防腐油漆、金属外表掩护剂。
硅石的分类

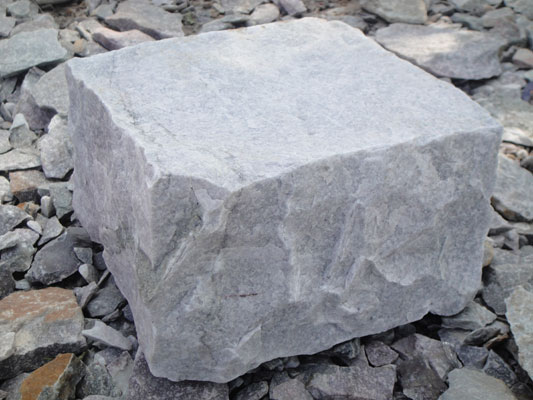

硅石是硅质耐火资料的首要质料。硅石也称石英岩，首要矿物是石英 SiO2。
硅石
1.按硅石的构造布局分类
耐火资料产业用的硅石能够分为结晶硅石（再结晶石英岩）和胶结硅石（胶结石英岩）。
⑴结晶硅石
是由硅质砂岩（石英砂岩）经蜕变感化再结晶而成得蜕变岩。硅质砂岩中的硅质胶结物在地质前提感化下而在原石英颗粒外表再结晶，成为石英颗粒的增大局部。是以，其构造布局特点是：由结晶的石英颗粒所组成，石英颗粒间不胶结物或少少（3%～8%）；因为蜕变进程中的再结晶感化而使石英颗粒慎密地毗连在一路，并且组成了原硅质砂岩所不的各类变晶布局，如锯齿布局、花岗岩布局和镶嵌布局等。
脉石英也属于结晶硅石，它是火成岩，特点是石英颗粒较大（＞2mm），纯度较高（SiO2＞99%），煅烧时转化痴钝，收缩性大，间接用于制砖较为坚苦。
⑵胶结硅石
石英颗粒被硅质胶结物连系而成的堆积岩，胶布局首要是隐晶质的二次石英，胶结物含量凡是约占30%～75%。胶结硅石中的石英颗粒结晶较小，杂质含量多，加热时易于改变。

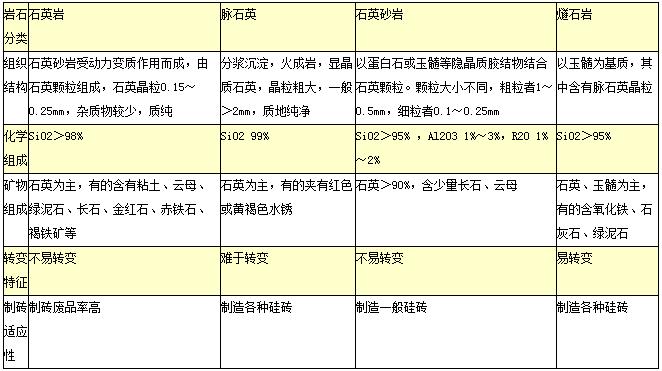

结晶硅石与胶结硅石的特点对照如表1-1所列。
表1-1结晶硅石与胶结硅石的特点
2.硅石按改变速率分类
从硅砖的制作工艺概念动身，遵照硅石质料在1450°C时煅烧1小时的真比重巨细?，可将硅石非为极慢、慢速、中速和疾速改变四种范例（表1-2）。因鳞石??英的真比重（2.242）较小，烧后真比重越小，则标明改变成鳞石英的数目也多。
表1-2硅石的改变速率分类
3.按硅石的致密水平分类
能够分为极致密、致密、比拟多孔和多孔四种（表1-3）。硅石质料应具备较大的致密性，前两种硅石是良好的耐火资料，第三种能够与前两种共同利用，或零丁用于制作普通用处的硅砖。第四种不合适制砖。
表1-3硅石的致密水平分类
硅石的性子及评估
1.表面性子
表面性子首要是硅石的形状、断面、色采、光芒、同化物等。经由过程表面，能够开端鉴定硅石是结晶硅石仍是胶结硅石，是不是是脉石英等。
结晶硅石表面普通呈乳白色、灰白色、淡黄色和红褐色。有光鲜的光芒，断面光滑持续，并带有锋利棱角，硬度、强度都很大。脉石英呈致密块状，纯白色，半通明，发油脂光芒，断面呈贝壳状，石英结晶颗粒多在2mm以上，肉眼可辨。
胶结硅石表面有白色、灰白色、黄灰色、玄色、白色等，断面致密，呈贝壳状，不较着的粒状构造布局，断面的锐棱不较着，几近不光芒。
良好的硅石应当呈致密块状，偶然有贝壳状或鳞状断面，不较着的层状布局，在层与层之间不同化物，并且不带石灰石外壳。其色采取决于杂质，凡是铁质化合物使硅石呈红褐色，无机物杂质则使硅石带灰色、玄色等。
按照硅石的显微特点在必然水平上能够判定硅石的加热性子与改变环境，为制砖供给工艺根据。胶结硅石的活性较大，其改变速率比结晶硅石快；胶结物愈多，其改变速率愈快。石英颗粒的粗细及变形水平也影响改变速率，普通结晶颗粒粗大的较藐小的慢。对结晶硅石，若是石英结晶比拟小，粒度巨细不一，并以锯齿状布局交织慎密连系，则煅烧时轻易改变，收缩也不大，并且不易疏松；若是硅石的石英结晶较大且直径巨细靠近并呈圆形，则烧成收缩大，改变慢，易疏松，烧成轻易发生裂纹，硅砖的气孔率高，强度低。
3.硅石化学成份与耐火度
硅石中SiO2是主成份，Al2O3、Fe2O3、CaO、MgO、K2O、Na2O、TiO2等均为杂质。硅石的化学成份愈纯，SiO2含量愈高，其耐火度也愈高。普通请求：SiO2≥96%，Na2O+K2O≤0.2%～0.4%。
|
